ジャパンコマース株式会社

チューブラッチ

品番 JLD-60PB

在庫あり(目安)
希望小売価格
¥1,960 (税込)
¥1,781(税抜)/1個
価格改定の履歴を見る

海外でお求めになったドアノブに合うラッチが見つからなくてお困りになっていませんか?
日本製と海外製のラッチでは殆どの場合スピンドルの太さが異なります。
このラッチは欧米規格準拠の8mm角のスピンドルに適合しているので、海外製のドアノブを取り付ける事が出来ます。

サイズ

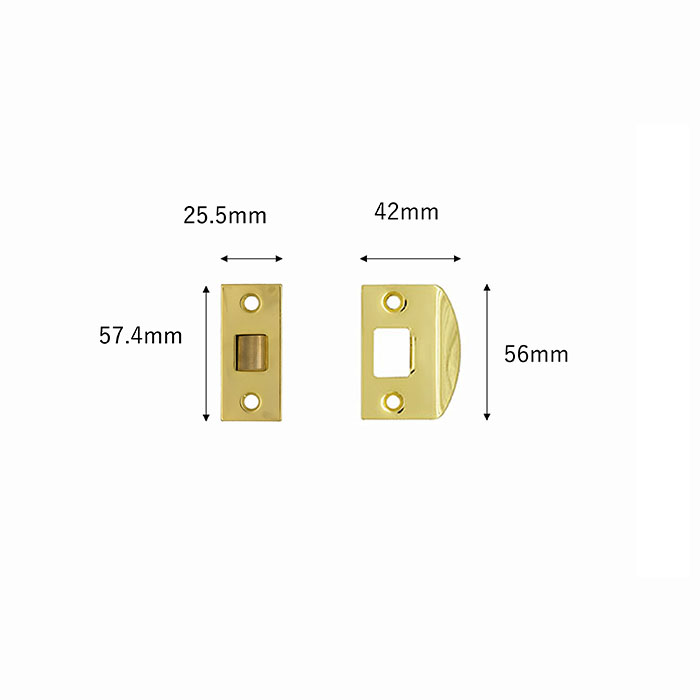

バックセット60mmカムホール8.0×8.0mmドアープレート W25.5±0.2mmドアープレート H57.4±0.3mmストライクプレート W42.0±0.2mmストライクプレート H56.0±0.2mmケーシング H20mm W=17mm D=83mm
材質
ケーシングスチールに亜鉛メッキカム亜鉛合金ストライクプレートスチールに真鍮メッキドアプレートスチールに真鍮メッキ
この商品について問い合わせる

在庫・納期・ご購入方法は、お問い合わせください。

特長

チューブラッチ(欧米規格準拠

欧米規格準拠のラッチです。

以下のものが付属します。

『ラッチ』
『ストライクプレート』
『ラッチ、ストライクプレート固定用ネジ』

チューブラッチ(欧米規格準拠

各パーツ名称について

様々な呼び方がありますが、弊社では各パーツ、部位をこの様に呼称しています。
各パーツの寸法はページ下部の写真一覧よりご確認下さい。

チューブラッチ(欧米規格準拠

日本規格のラッチとの違い

大きな違いはカムホールが8x8mmである事です。

チューブラッチ(欧米規格準拠

ラッチのストロークと掘り込みの深さについて

このラッチのストロークは90度です。
もっと浅いストロークでご使用になりたい場合はストライクプレートの掘り込みを深くし、タンの引っかかりを浅く調整して下さい。

ストロークの違いについて
ストロークが浅い→ノブの少ない回転でドアが開く
ストロークが深い→ノブを沢山回さないと開かない

チューブラッチについて

8x8mmスピンドル用で、殆どの欧米製ノブに対応します。(一部に例外があります。)
ラッチ用スプリングはデュアルスプリングです。
カムの素材は亜鉛合金です。
カムが2mmスライド可能ですので、タンの飛び込みの強さを調整できるようになりました。
ドアープレート表面からチュブラーの最奥部までの深さは83mmです。
ストロークは90度で国産品に比べてスプリングが強くなっています。
ストロークを小さくお使いになりたい場合やラッチの飛び込みが硬すぎる場合はドアープレートとストライクプレートの間隙を1-2mm余分に取って頂くか、スピンドルホールの位置(バックセット)を61-62mmにしてください。

※ドアープレートの仕立てはミリではなく、インチモジュールです。
※一般家庭用ですので使用限度が5-8万回程度に設計されています。4-5人家族の家庭では10-15年目処にお取替え下さい。
飲食店、その他店舗など人の出入りの多い場所でご使用になる場合、使用回数に応じて定期的な取替えをお勧め致します。

価格改定の履歴

適用日希望小売価格
2022年7月5日 〜 現在¥1,960(税込)/ ¥1,781(税抜)1個
旧価格(変更前)¥1,650(税込)/ ¥1,500(税抜)1個
